عندما بدأت مشروعي الخاص بالتجهيزات النحاسية منذ خمس سنوات، تعلمت سريعًا أن الجودة ليست مجرد كلمة طنانة - إنها أساس الثقة. سواء كنت سباكًا يقوم بتركيب خط مياه جديد، أو ميكانيكيًا يقوم ببناء نظام فرامل هوائية، أو شركة مصنعة تقوم بتجميع إعداد نقل السوائل، فإن التركيب النحاسي المعيب يمكن أن يتحول إلى صداع فوضوي ومكلف. على مر السنين، قمت بتحسين مجموعة من الاختبارات العملية والعلمية للتحقق من كل التركيبات التي تخرج من مستودعاتنا، بدءًا من القطع الشائعة مثلدفع صالح X Mpt الكوعإلى أجزاء متخصصة مثلنقطة دفع في الاتحاد. دعنا نتعرف على كيفية اختبار جودة التركيبات النحاسية، خطوة بخطوة، حتى تتمكن من رؤية ما نبحث عنه بالضبط قبل أن يصل المنتج إلى يديك.
أولاً، لنبدأ بالأساسيات: التركيبات النحاسية مصنوعة من سبائك النحاس والزنك، وتتوقف جودتها على عاملين كبيرين: تركيبة السبائك وكيفية تصنيعها. إذا كانت السبيكة ناعمة جدًا، فسوف تتشقق تحت الضغط؛ إذا كانت هشة للغاية، فسوف تتحطم. يمكن أن يؤدي التصنيع السيئ إلى ترك فجوات مخفية في الصب أو الخيوط غير المستوية أو الحواف الخشنة التي تسبب التسربات. ولهذا السبب فإن اختبارنا الأول يدور حول التحقق من المعدن نفسه.
1. اختبار تكوين السبائك: لا تخمن، قم بالقياس
أنا لا أعتمد فقط على التصنيفات "النحاسية" - فقد تكون مضللة. تستخدم بعض التركيبات الرخيصة معدنًا معاد تدويره يحتوي على كمية كبيرة جدًا من الرصاص أو الزنك، مما يفشل في اختبارات المتانة بسرعة. الطريقة الأكثر دقة للتحقق من ذلك هي استخدام محلل الأشعة السينية الفلوري (XRF) المحمول. تقوم هذه الأداة بإطلاق أشعة سينية على المعدن، ويخبرك الضوء الصادر عنها بالتحديد بالعناصر الموجودة. بالنسبة لتطبيقات المياه، نهدف إلى أن تكون مستويات الرصاص أقل من 0.25% (وفقًا لمعايير وكالة حماية البيئة)، وبالنسبة لتطبيقات الضغط مثل الأنظمة الهيدروليكية، فإننا نلتزم بنسبة 70/30 من النحاس (70% نحاس، 30% زنك) لأنه يوازن بين القوة وقابلية التشكيل.
يعمل الفحص البصري السريع أيضًا: فالنحاس الجيد له لون ذهبي غني. إذا كان باهتًا أو فضي اللون، فهذه علامة على وجود الكثير من الزنك أو الشوائب الأخرى. لقد حصلت مرة واحدة على مجموعة منخرطوم نحاسي لتركيب التوهج المقلوبمن مورد بدا وكأنه فضي؛ أظهر XRF أنه يحتوي على 55٪ فقط من النحاس، مما يعني أنه سيتشقق عند 100 رطل لكل بوصة مربعة، وهو أقل بكثير من الحد الأدنى الذي يبلغ 300 رطل لكل بوصة مربعة. لقد أرسلنا هذه الدفعة مرة أخرى على الفور، دون أي استثناءات.
2. دقة الأبعاد: الشيطان يكمن في التفاصيل
حتى القياس الضئيل يمكن أن يفسد ملاءمة التركيب. على سبيل المثال، لن يتم إغلاق مرفق Push Fit X Mpt Elbow الذي يبلغ عرضه 0.01 بوصة فقط بشكل صحيح، مما يؤدي إلى حدوث تسربات. نحن نستخدم الفرجار والميكرومتر للتحقق من كل الأبعاد الحرجة: درجة الخيط، وقطر الشائكة، وزوايا الكوع، وأخاديد الحلقة الدائرية.
يعد الخيط مهمًا بشكل خاص لتركيبات التوهج المقلوبة، والتي تعتمد على زاوية دقيقة تبلغ 37 درجة للإغلاق. إذا كانت الزاوية معطلة حتى درجتين، فسوف يتسرب الاتصال تحت الضغط. نقوم أيضًا بالتحقق من وجود خيوط حادة - أي نتوءات يمكن أن تقطع الخراطيم أو تسبب تشديدًا غير متساوٍ. في العام الماضي، أرسل أحد العملاء مجموعة منالنحاس التوصيل السريع مقرنة الإناثالتي كانت لها خيوط خشنة؛ أظهر اختبارنا أن عمق الخيط كان أقل بمقدار 0.008 بوصة من المواصفات، وهو ما يكفي للسماح للهواء بالهروب في الأنظمة الهوائية.
3. اختبار الضغط: ضعه تحت الضغط
هذا هو الاختبار الأكثر أهمية بالنسبة للتركيبات الوظيفية. نقوم باختبار الضغط الهيدروستاتيكي (ضغط الماء أو السائل) والضغط الهوائي، اعتمادًا على الاستخدام المقصود للتركيبات. وإليك كيفية العمل: نربط التركيب بجهاز اختبار، ونغلق جميع المنافذ الأخرى، ونزيد الضغط ببطء حتى يتسرب التركيب، أو يتشقق، أو يصل إلى الحد الأدنى من الضغط المطلوب.

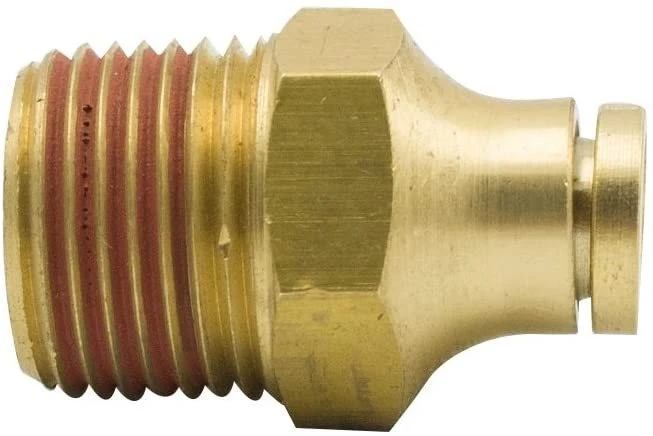

لتجهيزات الفرامل الهيدروليكية والهوائية مثلنقطة دفع في موصل الذكورثانية، نقوم باختبار ما يصل إلى 4 أضعاف الحد الأقصى لضغط التشغيل (MOP). تحتوي معظم تجهيزات Dot للسيارات على MOP يبلغ 150 رطل لكل بوصة مربعة، لذلك نقوم باختبار 600 رطل لكل بوصة مربعة. بالنسبة لتركيبات المياه، نقوم باختبار ما يصل إلى 150 رطل لكل بوصة مربعة، أي أعلى بنسبة 50% من ضغط الخط السكني القياسي. ونحن لا نختبر مرة واحدة فقط، بل نحتفظ بالضغط لمدة 60 ثانية، ونراقب أي تسرب أو تمدد أو تشوه.
أتذكر مجموعة مننقطة دفع في الاتحادالتي اجتازت اختبار 300 رطل لكل بوصة مربعة ولكنها تسربت عند 450 رطل لكل بوصة مربعة. عندما قمنا بتفكيكها، رأينا أن الصب يحتوي على مسامية صغيرة مخفية في المنفذ الأنثوي - بما يكفي للسماح للهواء بالانزلاق تحت الضغط ولكنه صغير جدًا بحيث لا يمكن رؤيته بالعين المجردة. يكتشف اختبار الضغط العيوب التي تغفلها الفحوصات البصرية.
4. اختبار التسرب: فحص الختم النهائي
يغطي اختبار الضغط التسريبات الكبيرة، ولكننا نقوم أيضًا بإجراء اختبار تسرب أكثر حساسية للتوصيلات الأصغر. ولهذا نستخدم كاشف تسرب الهيليوم (أو اختبار بسيط للمياه والصابون للكميات الكبيرة). نملأ التركيب بالهواء عند ضغط منخفض (حوالي 50 رطل لكل بوصة مربعة) ونغمره في حوض من الماء. سيؤدي أي تسرب صغير إلى إنتاج فقاعات يسهل اكتشافها.
بالنسبة للتركيبات ذات الحلقات الدائرية، مثل قارنة التوصيل النسائية ذات التوصيل السريع النحاسية، فإننا نتحقق أيضًا من ملاءمة الحلقة الدائرية. لن يتم إغلاق الحلقة الدائرية السائبة، ويمكن أن تنكسر الحلقة الدائرية الملتوية تحت الضغط. نقوم بتشغيل التركيب خلال 10 دورات اتصال/فصل للتأكد من بقاء الحلقة O في مكانها وعدم تدهورها.
5. جودة السطح والطلاء (إن أمكن)
تحتوي العديد من التركيبات النحاسية على طلاء شفاف أو مطلي بالكروم لمقاومة التآكل، خاصة للاستخدام الخارجي أو البحري. نحن نتحقق من التغطية الموحدة - بدون خدوش، أو بقع رقيقة، أو تقشر. سيسمح الطلاء السيئ للرطوبة بالوصول إلى النحاس، مما يؤدي إلى الحفر بمرور الوقت. بالنسبة للوصلات المستخدمة في المياه المالحة، نقوم أيضًا بإجراء اختبار رش الملح: حيث نعرض التركيبة لرذاذ ملح بنسبة 5% لمدة 48 ساعة. إذا لم يصدأ أو يتآكل، فإنه يمر.
في الشهر الماضي، كان لدينا مجموعة من خراطيم النحاس التي جاءت مع خدش في الطلاء. بدأت المنطقة الموجودة تحت الخدش تتحول إلى اللون الأخضر (كربونات النحاس) بعد أسبوعين من وجودها في مستودعاتنا. على الرغم من أنه كان عيبًا بسيطًا، فقد قمنا بإعادتهم مرة أخرى لأن التآكل سيؤدي إلى إضعاف التركيب بمرور الوقت.
ماذا يعني هذا بالنسبة لك
لا تقتصر كل هذه الاختبارات على مراقبة الجودة لدينا فحسب، بل إنها مخصصة لك. عندما تشتري تركيبات نحاسية منا، فإنك تحصل على قطع غيار تلبي معايير الصناعة، وليس فقط الخيارات الأرخص. على سبيل المثال،دفع صالح X Mpt الكوعنبيعه تم اختباره حتى 200 رطل لكل بوصة مربعة لأنظمة المياه، وهو ضعف الحد الأدنى المطلوب من قبل معظم رموز السباكة. النقطة دفع في موصل الذكورتم اختبار ما نستخدمه في أنظمة مكابح الهواء حتى 600 رطل لكل بوصة مربعة، لذلك يمكنك الوثوق بها للعمل حتى في ظل الأحمال الثقيلة.
أعلم أنه كمورد، فإن سمعتي تعتمد على رضاك. إذا كنت سباكًا سئمت من تركيب التسريبات في مواقع العمل، أو ميكانيكيًا لا يستطيع تحمل تكلفة إعادة إصلاح مكابح الهواء، أو شركة مصنعة تبحث عن قطع غيار موثوقة لمنتجاتك، فنحن هنا لمساعدتك. إن عملية الاختبار لدينا صارمة لأنني أريد أن يستمر كل تركيب نرسله، بغض النظر عن مدى صعوبة التطبيق.
إذا كنت مستعدًا لمناقشة احتياجاتك الخاصة من تركيبات النحاس، سواء كنت تطلب قطعة متخصصة واحدة مثلخرطوم نحاسي لتركيب التوهج المقلوبأو بكميات كبيرة من تجهيزات Dot، تواصل مع فريقنا للتحدث عن متطلباتك. يمكننا أيضًا إجراء اختبارات مخصصة لتطبيقك الفريد للتأكد من أن التركيبات التي نقدمها هي بالضبط ما تحتاجه.
مراجع
- جمعية تنمية النحاس. (2020).معايير سبائك النحاس لتركيبات السوائل. تم الاسترجاع من Brassdevelopment.org
- الرابطة الوطنية لطاقة السوائل. (2019).بروتوكولات اختبار الضغط للتركيبات الهوائية والهيدروليكية. تم الاسترجاع من nfpa.com
- مجموعة عمل صناعة السيارات. (2021).مواصفات جودة تركيب فرامل الهواء دوت. تم الاسترجاع من aiag.org
- الرابطة الدولية لمسؤولي السباكة والميكانيكا. (2020).معايير اختبار ضغط تركيبات السباكة. تم الاسترجاع من iapmo.org
